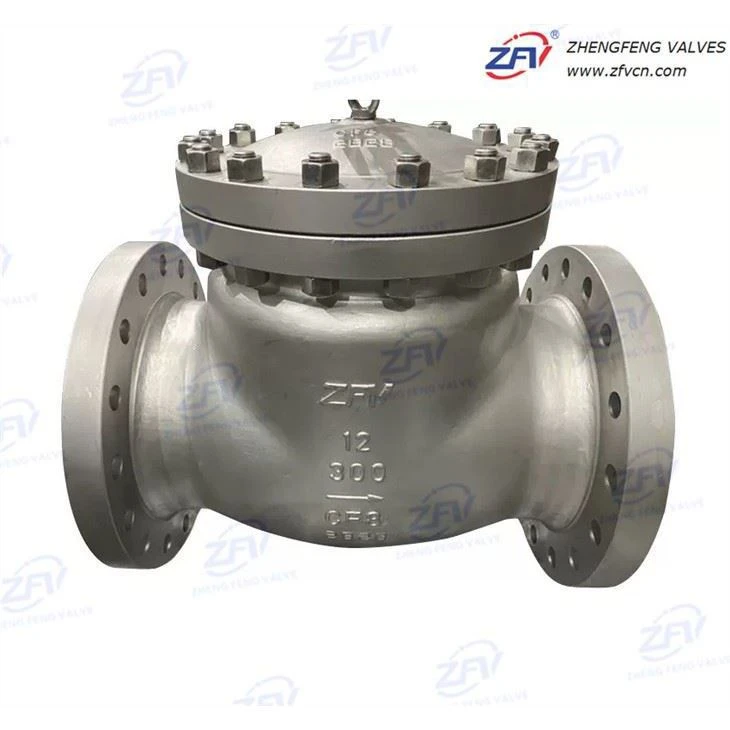

300LB klasės atbulinis vožtuvas
Didelio -našumo atbulinis vožtuvas, sukurtas aukšto-slėgio pramoninėms vamzdynų sistemoms, užtikrinantis stabilų-vienpusio srauto valdymą ir patikimą siurblių, kompresorių ir svarbios pasroviui skirtos įrangos apsaugą.
- produkto pristatymas
Didelio -našumo atbulinis vožtuvas, sukurtas aukšto-slėgio pramoninėms vamzdynų sistemoms, užtikrinantis stabilų-vienpusio srauto valdymą ir patikimą siurblių, kompresorių ir svarbios pasroviui skirtos įrangos apsaugą.
Pagrindinės specifikacijos
| Prekė | Detalės |
|---|---|
| Slėgio įvertinimas | Klasė 300 LB |
| Dydžių diapazonas | DN50–DN600 (2"–24") |
| Dizaino standartas | API 6D / BS 1868 |
| Testavimo standartas | API 598 |
| Baigti ryšį | RF / RTJ flanšinis (ASME B16.5) |
| Veidas į akį | ASME B16.10 |
| Srauto kryptis | Į vieną-pusį (be-atgal) |
| Montavimas | Horizontalus arba vertikalus (tekėjimas aukštyn) |
| Medžiagos | Anglies plienas, nerūdijantis plienas, legiruotasis plienas |
Produkto savybės
Viso gręžinio srauto konstrukcija sumažina slėgio nuostolius ir pagerina sistemos energijos vartojimo efektyvumą naudojant didelio{0}}skersmens vamzdynus.
Pasukama disko konstrukcija užtikrina stabilų atidarymą ir uždarymą net ir esant svyruojančioms srauto sąlygoms.
Patikimas atgalinio srauto prevencijos mechanizmas padeda apsaugoti siurblius, kompresorius ir paskesnę įrangą nuo atvirkštinio srauto pažeidimų ir vandens plaktuko smūgio.
Savaime{0}}veikiantis dizainas veikia naudojant linijos slėgį be išorinio maitinimo, todėl sumažėja sistemos sudėtingumas ir gedimų vietos.
Sukurta 300LB klasės slėgio tarnybai, tinka vidutinio ir aukšto slėgio pramoninėms vamzdynų sistemoms.
Darbo principas
300LB klasės svyravimo tipo atbulinis vožtuvas veikia per šarnyrinį diską, kuris atsidaro, kai jį veikia priekinio srauto slėgis. Kai srautas sustoja arba grįžta atgal, gravitacija ir priešslėgis priverčia diską grįžti į sėdynę, taip sukuriant sandarų sandariklį, kuris neleidžia tekėti atgal. Ši paprasta mechaninė konstrukcija užtikrina greitą reakciją ir patikimą išjungimą be išorinių valdymo sistemų.
Programos
Naftos ir dujų magistraliniai vamzdynai
1
>>
Naftos perdirbimo ir naftos chemijos procesų sistemos
2
>>
Elektrinės vandens ir garo cirkuliacijos sistemos
3
>>
Pramoninės siurblinės ir kompresorių išleidimo linijos
4
>>
Komunalinės ir pramoninės vandens valymo sistemos
5
Kokybės kontrolė ir bandymai
Kiekvienas vožtuvas yra visiškai išbandytas prieš išsiunčiant pagal API 598 standartus.
01
Slėgio bandymas apima korpuso stiprumo ir sėdynės nuotėkio patikrinimą.
02
Medžiagos atsekamumas užtikrinamas naudojant EN{0}} sertifikatą.
03
Kiekvienai gamybos partijai atliekama matmenų ir vizualinė patikra.
04
Paprašius galima-trečiosios šalies (pvz., SGS ar BV) patikrinimą.
05
Statybinės medžiagos
Anglies plienas (WCB) dažniausiai naudojamas bendroms pramoninėms reikmėms, turinčioms stabilų atsparumą slėgiui.
Nerūdijantis plienas (CF8 / CF8M) yra skirtas korozinėms arba chemiškai agresyvioms terpėms.
Legiruotojo plieno parinktys siūlomos esant aukštai{0}}temperatūrai arba sunkioms eksploatavimo sąlygoms.
Sandarinimo medžiagas galima pasirinkti pagal taikymo reikalavimus, įskaitant metalo -į-metalą arba minkšto sandarinimo konfigūracijas.
Pakavimas ir pristatymas
Eksporto{0}}faneros dėklai naudojami siekiant užtikrinti saugų transportavimą tarptautinio siuntimo metu.
Flanšų paviršiai yra apsaugoti plastikiniais dangteliais, kad būtų išvengta pažeidimų ir užteršimo.
Antikorozinė alyva prieš pakavimą užtepama svarbiais paviršiais.
Galima pritaikyti pakuotę ir ženklinimą pagal OEM ir platintojo reikalavimus.
Reikalinga RFQ informacija
Norėdami pateikti tikslią citatą, nurodykite dydį, slėgio klasę, medžiagą, kiekį, darbo terpę ir darbo temperatūrą.
Įprastų konfigūracijų atveju standartinis pasiūlymo atsakymo laikas yra nuo 12 iki 24 valandų.
